一、MLCC概述：电子电路的“基石”

MLCC(Multi-Layer Ceramic Capacitor，片式多层陶瓷电容器)是目前应用最广泛的片式电容器，凭借**体积小、容量范围宽、频率特性好、可靠性高**四大核心优势，成为电子设备中“不可或缺的隐形支柱”。其体积仅指甲盖大小(如0402尺寸约1.0×0.5mm)，却能在电路中承担滤波、耦合、谐振、储能等关键功能，广泛用于消费电子、汽车电子、工业控制、通信设备等领域。

二、介质如何影响电容性能?

MLCC的性能由其材料、结构和工艺共同决定，核心参数包括**电压、容量、温度特性、误差等级、材质特性**，直接影响其在电路中的适用性。

1.额定电压(Rated Voltage)

定义：MLCC长期可靠工作时能承受的最大直流电压(或交流电压的有效值)，超过额定值可能导致电介质击穿或寿命缩短。

测试标准：通常为额定电压的1.5倍(如100V额定电压的MLCC，测试电压为150V)。

选型建议：需预留50%降额(即选择额定电压为电路最高工作电压的2倍)。例如，电路工作电压12V，应选≥25V额定电压的MLCC。

2.容量(Capacitance)

标称容量：产品标识的理论容量值，单位为法拉(F)，常用单位：μF(微法)、nF(纳法)、pF(皮法)(换算关系：1μF=10⁶pF，1nF=10³pF)。

容量范围：受介质材料、层数、尺寸限制：

小尺寸(如0402)：低压(≤10V)主流容量100nF~100μF(部分厂商可达220μF);高压(≥100V)主流容量100nF~470nF(Class I介质仅10nF~100nF)。

大尺寸(如1206、2225)：容量可达1000μF(低压)或100μF(高压)。

影响因素：

介质介电常数(εᵣ)：εᵣ越高，容量越大(Class II介质εᵣ=1000~100000.远高于Class I的10~100);

介质厚度(d)：d越小，容量越大(但d过小会降低耐压);

电极面积(A)：面积越大，容量越大;

层数(N)：层数越多，等效电容越大(公式：$C \approx (\varepsilon_0\varepsilon_r A)/(d) \times N$)。

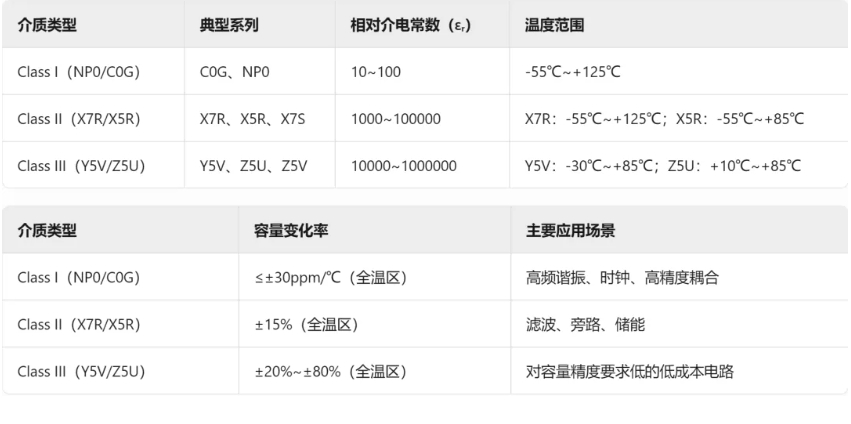

3.温度特性(Temperature Characteristic)

容量随温度变化的特性由**容差(Tolerance)**和**温度系数(TC)**表示，核心分类如下：

4.误差等级(Tolerance)

指实际容量与标称容量的偏差，常用字母表示(如J=±5%，K=±10%，M=±20%)，或数字代码(E系列：E12=±10%，E24=±5%等)。应用场景决定误差需求：

高频谐振(如晶振匹配)：J/K级(±5%~±10%);

电源滤波：M级(±20%);

精密仪器：F/G级(±1%~±2%)。

5. 材质与介质特性

Class I(NP0/C0G)：以钛酸钡(BaTiO₃)为主材，添加稀土元素(如MgO、ZrO₂)降低损耗，适用于高频谐振。

Class II(X7R/X5R)：钛酸钡基复合陶瓷(添加Sr、Ca等元素)，介电常数高(εᵣ≥1000)，适用于滤波、储能。

高压/高Q值：高铝瓷(Al₂O₃基)，介电常数低(εᵣ≈10~100)，但耐压高(≥100V)，适用于高压电源、射频电路。

三、MLCC封装形式：尺寸与工艺的“空间艺术”

MLCC采用表面贴装(SMD)封装，尺寸标准化(英制/公制)，封装尺寸与容量、电压呈负相关(小尺寸难做大容量/高压)。

1.尺寸标识

英制(英寸)：常见0402(0.04英寸×0.02英寸)、0603(0.06×0.03)、0805(0.08×0.05)、1206(0.12×0.06)、2225(0.22×0.25)等(前两位为长度，后两位为宽度，单位10⁻²英寸)。

公制(毫米)：对应英制近似值(如0402≈1.0×0.5mm，1206≈3.2×1.6mm)。

2. 封装结构与工艺

常规封装：无引脚，底部为金属端电极(Cu/Ni/Sn镀层)，通过回流焊焊接到PCB。

高可靠性封装：工业/汽车级采用“底部端电极+侧面电极”设计(BME工艺)，增强机械强度和抗振动能力。

微型化封装：0201(0.6×0.3mm)、01005(0.4×0.2mm)等超小尺寸，用于手机、TWS耳机等空间受限场景(对工艺要求极高)。

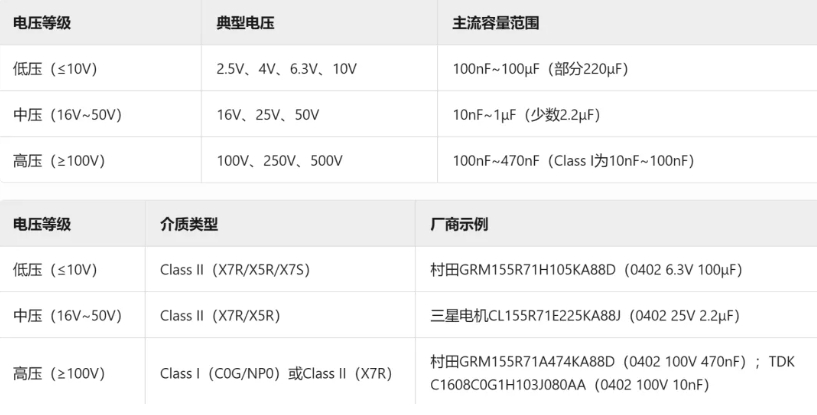

3. 0402尺寸的容量与电压关系

MLCC的容量与电压呈负相关(高压需更厚介质层，容量降低)。0402作为消费电子主流封装，容量与电压的具体关系如下：

四、MLCC应用场景：覆盖全行业的“全能选手”

MLCC因“小体积、宽频带、高可靠”特性，几乎渗透所有电子设备，核心场景如下：

1.消费电子

手机/平板：电源滤波(CPU供电)、射频前端(匹配网络、天线调谐)、音频耦合(消除DC偏置)。需小尺寸(0201/0402)、低ESL高频型号(如X7R 0402 100nF)。

- **TWS耳机**：受限于电池仓空间，需超小尺寸(01005/0201)MLCC，用于充电盒电源管理和耳机单元耦合。

2.汽车电子

ECU(电子控制单元)：发动机控制、ABS等模块需高可靠性MLCC(AEC-Q200认证)，耐受-55℃~+150℃宽温、振动冲击，常用X8R/X7R 1206~2225尺寸(容量1μF~100μF)。

BMS(电池管理系统)：用于电池电压采样、电容分压，需低ESR/ESL高压MLCC(如100V~250V X7R 0805~1206)。

ADAS(自动驾驶)：摄像头、雷达模块需高频低损耗MLCC(如C0G/NP0 0402~0603)，用于信号滤波和时钟匹配。

3.工业控制

PLC(可编程逻辑控制器)：电源模块需大容量MLCC(如470μF~1000μF)滤波，耐受工业环境温度(-40℃~+85℃)。

变频器/逆变器：高压侧(如300V~600V)需高压MLCC(X7R或高压瓷片)吸收浪涌电流，降低IGBT模块应力。

4.通信设备

5G基站：高频功放模块需低损耗C0G MLCC(0402~0603)匹配射频电路;电源模块需高纹波抑制比MLCC(X7R 1206~2225)稳定供电。

卫星通信：需抗辐射MLCC(特殊陶瓷材料)，用于卫星载荷电路的信号处理。

5.军工/航天

需符合MIL-PRF-55681等标准，具备高可靠性(抗辐射、耐极端温度)，常用X7R/X8R大尺寸封装(如2225以上)，容量100nF~10μF。

五、MLCC发展趋势：小型化、高频化、高可靠的“进化之路”

受5G、新能源汽车、AIoT等需求驱动，MLCC向小型化、高容量、高可靠、高频化方向演进，关键技术方向如下：

1.小型化与大容量矛盾的突破

贱金属电极(BME)工艺：用Cu/Ni替代传统Ag/Pd电极，降低烧结收缩率，允许更薄介质层(d≤0.8μm)，提升层数(≥2000层)，实现小尺寸大容量(如0402尺寸100μF)。

纳米级陶瓷介质：通过溶胶-凝胶法制备纳米粉体，提高致密度，减小ESR和ESL。

2.高频低损耗需求

C0G/NP0基高频MLCC：优化陶瓷配方(添加MgO、ZrO₂)，降低介质损耗角正切(tanδ≤10⁻⁴)，满足5G射频(28GHz/39GHz)、Wi-Fi 6E(7.8GHz)等高频场景需求。

低ESL设计：采用“多端子”结构(如4端/8端MLCC)，缩短电流路径，降低寄生电感(ESL≤1nH)，适用于高速数字电路(如DDR5内存供电)。

3.高可靠性与极端环境适应

汽车级/军工级升级：开发耐温175℃以上的X9R介质，提升抗机械冲击(ΔC/C≤±10% @50G)和抗湿热性能(RH=85% @85℃下容量变化≤±3%)。

无铅化与环保：全面替代含铅端电极，采用Sn-Ag-Cu(SAC)或Sn-Cu无铅焊料，符合RoHS 3.0要求。

4.新兴应用驱动的创新

新能源汽车：高压平台(800V)推动400V~1000V高压MLCC需求(用于OBC车载充电机、DC/DC转换器);快充技术(200kW+)需要低ESR MLCC降低充电损耗。

AIoT设备：TWS耳机、智能手表等微型设备推动01005/008004超小尺寸MLCC量产(容量1pF~100nF)，同时要求高良率(≥98%)。
